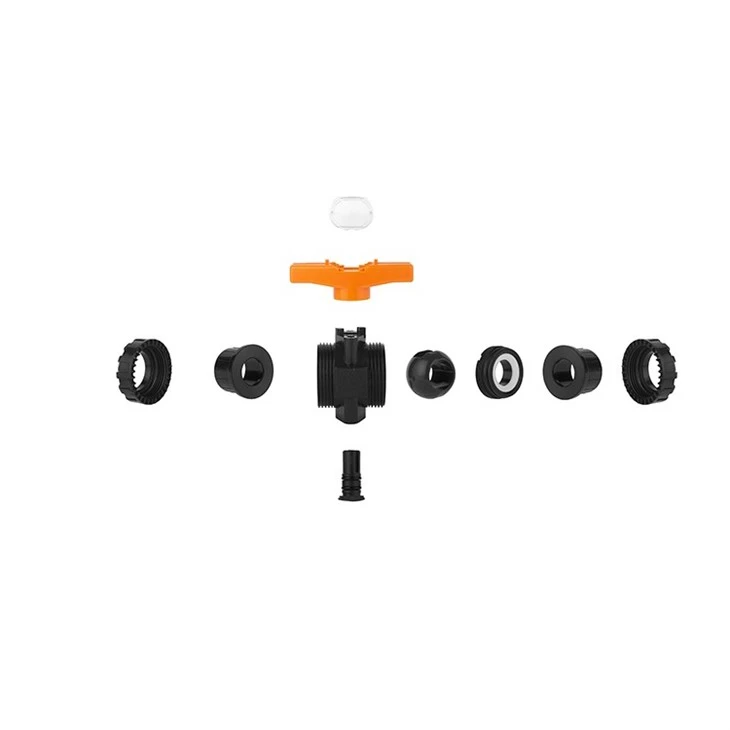

שסתום כדורי True Union PVC עם סוג כדור מאוורר

שסתום כדורי True Union PVC עם סוג כדור מאוורר

PVC True Union Ball Valve עם סוג כדור מאוורר הוא פתרון יחיד במינו לבעיית המקל שנוצר על ידי צינורות שחרור גז, במיוחד עבור תווך נתרן היפוכלוריט.

שלח החקירה

תיאור

1. מבוא מוצרים

שסתום הכדור האמיתי של PVC הוא אחד השסתומים הנפוצים ביותר במערכות צנרת תעשייתיות, והשסתומים של SANKING עולים על המתחרים מבחינת ביצועי האיטום הכוללים, עם מומנט פעולה נמוך מאוד ותפעול פשוט. במהלך תהליך העיצוב, SANKING שקלה את כל האפשרויות, ולכן בנוסף למוצר הרגיל, סוג כדור מאוורר הוא פתרון אופציונלי. עיצוב הכדור המאוורר מאפשר לגז לברוח מחלל הכדור, מניעת הצטברות לחץ וגורם לכדור להידבק. זה חיוני במיוחד ביישומים הכוללים העברה של מדיה מלאה בגז.

2. תכונות עיקריות

א. גודל: 1/2" עד 4"

ב. קצוות מפרקים: חוט שקע (ANSI/DIN/JIS/CNS) (NPT/PT/BSPF)

ג. מערכת תיוג שקופה - עם כיסוי שקוף על היד. קל למשתמשי הקצה לציין כל מידע בעת הצורך. כגון הנוזל המועבר, תפקוד השסתום בתוך המפעל, תיעוד תחזוקה וכן הלאה.

ד. מומנט נמוך - כדור בעיבוד CNC.

ה. סובב ללא מאמץ- ידית ארגונומית. והידית יכולה לשמש ככלי לפירוק, הרכבה או התאמה של התמיכה של מנשא מושב הכדור.

ו. אטימה מעולה - טבעת O כפולה על הגבעול.

ז. חיי שירות ארוכים - חומר ננו יצוק

ח. ביצועים טובים על עמידות בלחץ, עמידות בפני פגיעות, עמידות בפני מזג אוויר ועמידות בפני הזדקנות

אני. 100 אחוז בדיקה ללא דליפות

י. תעודה: NSF/CE

3. פרמטר

S/N	חוֹמֶר	גודל									טמפרטורת הפעלה ©
DN (MM)		15	20	25	32	40	50	65	80	100
גודל (אינץ')		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
רַעַשׁ	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 55 מעלות
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 95 מעלות
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 95 מעלות
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	תואר - 20 - 150 תואר
ANSI	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 55 מעלות
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 95 מעלות
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 95 מעלות
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	תואר - 20 - 150 תואר
JIS	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 55 מעלות
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 95 מעלות
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 95 מעלות
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	תואר - 20 - 150 תואר
PT	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 55 מעלות
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 95 מעלות
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 95 מעלות
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	תואר - 20 - 150 תואר
NPT	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 55 מעלות
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 95 מעלות
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 95 מעלות
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	תואר - 20 - 150 תואר
BSPF	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 55 מעלות
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 95 מעלות
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 מעלות - 95 מעלות
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	תואר - 20 - 150 תואר
מומנט הפעלה (NM)		2.00	2.50	4.00	5.00	7.50	1.00	15.00	20.00	28.00	∕
לחץ עבודה (psi)		150	150	150	150	150	150	150	150	150	∕
הערה:֍ מייצג את המוצרים הסטנדרטיים @ מייצג על פי בקשה, אם יש דרישות, אנא בדוק שוב עם צוות Sanking. N/A מייצג לא זמין

4. מימד (יחידה: מ"מ)

גודל		d1				d2				D	L	L1	W	H1	H2	F
גודל		ANSI	רַעַשׁ	JIS	CNS	ANSI	רַעַשׁ	JIS	CNS	D	L	L1	W	H1	H2	F
1/2"	(15)	21.54	20.30	22.40	22.40	21.23	20.10	21.73	21.90	54.00	107.00	22.30	54.00	52.50	27.50	31.00
3/4"	(20)	26.87	25.30	26.45	26.40	26.57	25.10	25.69	25.90	63.00	115.00	25.50	90.00	59.00	32.00	33.00
1"	(25)	33.65	32.30	32.55	34.50	33.27	32.10	31.70	33.90	73.50	129.00	28.60	106.00	67.50	37.25	40.00
1-1/4"	(32)	42.42	40.30	38.60	42.50	42.04	40.10	37.65	41.90	84.50	144.00	32.00	116.00	77.50	42.75	52.00
1-1/2"	(40)	68.56	50.30	48.70	48.60	48.11	50.10	47.74	47.90	98.00	161.00	35.00	128.00	90.00	50.00	52.00
2"	(50)	60.63	63.30	60.80	60.60	60.17	63.10	59.78	599.00	118.00	173.00	38.00	140.00	106.00	60.00	70.00
2-1/2"	(65)	73.38	75.30	76.60	76.70	72.85	75.10	75.68	75.90	150.00	238.50	47.00	210.00	136.50	76.50	84.00
3"	(80)	89.31	90.30	89.60	89.70	88.70	90.10	88.55	88.90	169.00	268.00	51.00	235.00	149.50	86.00	84.00
4"	(100)	114.76	110.40	114.70	115.00	114.10	110.10	113.60	113.80	211.00	318.00	61.00	260.00	175.00	107.00	121.00

5. יישום

שסתום כדור האיחוד האמיתי עם סוג כדור מאוורר משמש בדרך כלל במדיום של תווך נתרן היפוכלוריט.

6. תהליך ייצור

product-1027-685

product-729-143

7. פרופיל החברה

SANKING מתמחה בתחום הליבה שלה של PVC,CPVC,PPH ו-PVDF מערכות צנרת תעשייתיות מאז 1976. המתקן מוסמך לפי ISO 9001:2015, רוב המוצרים שלנו קיבלו את הסמכת הבטיחות CE, הסמכת TSG, הסמכת NSF ופטנטים שונים להמציא . ברמה הבסיסית ביותר שלנו, המטרה שלנו היא המשך ההתפתחות של המותג SANKING ומתן תוצאות של צמיחה מתמשכת לערוצי ההפצה, שותפי האספקה והשירות, העובדים והמשקיעים שלנו. ברוכים הבאים להיות המפיץ או משתמש הציוד שלנו, אנחנו בהחלט נספק לך שירותים בעלי ערך מוסף יותר.

product-1027-770

product-640-1120

8. שאלות נפוצות

ש1: כמה זמן הוא משך החיים של שסתום הכדור PVC של Sanking

ת: זה משתנה בהתאם לתנאי עבודה שונים, אם הנוזל המועבר הוא מים טהורים ב-25 מעלות בלחץ של 3 ק"ג, יישום פנימי, חיי השירות יכולים לעלות על 50 שנים. אבל אם מדובר בחומצה גופרתית מרוכזת של 98 אחוז ב-25 מעלות עם לחץ של 3 ק"ג, יישום בתוך הבית, חיי השירות הם לרוב כ-3 שנים.

ש2: באיזה סוג של שסתום יש להשתמש עבור 30 אחוז חומצה חנקתית ב-70 מעלות עם לחץ של 3KGS?

ת: מומלץ להשתמש בשסתומי CPVC עם אטם VITON שחור.

ש 3: מהו הפרוטוקול לבקשת הצעת מחיר לייצור מ-SANKING?

ת: כתוב לנו עם בקשת הרכישה שלך. הקפד לכלול את כל האביזרים בבקשה להצעת מחיר.

ש 4: איך הזמנות נארזות ונשלחות?

ת: SNKING בדרך כלל לארוז סחורה לתוך קרטוני מאסטר עם מזרן אם צריך. רוב המשלוחים כוללים קופסאות ארוזות בתוך קרטון חיצוני.

ש 5: מהם הליכי בקרת האיכות שלך?

ת: SANKING מקפידה על נהלי בקרת איכות קפדניים שמתחילים בעיצוב המוצר ונושאים עד סוף תהליך הייצור באמצעות ציוד בקרת איכות מתקדם.
