1. מבוא למוצרים
שסתום הפרפר PVDF המופעל על ידי PVDF הפנאומטי מצויד במפעיל עם בית פלסטיק מלא ב- IP66, שהוא עיצוב של מקשה אחת, וניתן לשנות את מצב העבודה שלו על ידי הוספה או הסרה של קפיצים להיות מצב משחק יחיד או מצב משחק כפול. מגיע עם יציאת NAMUR לחיבור אביזרים שונים, כגון תיבות מתגי הגבלה, מיצובים חשמליים, חיישני מיקום וכו '.
לשסתום הפרפר PVDF יש תכונות מעולות רבות. לשסתומי פרפר PVDF יש עמידות כימית מצוינת להלוגנים כגון כלור וברום, חומצות חזקות, חומצה הידרופלואורית וחומצה חנקתית, ממיסים ושמנים אורגניים. ויש לו עמידות גבוהה יותר לשחיקה מאשר תרמופלסטים אחרים. שסתומי הפרפר PVDF מ-Sanking עם דיסקי PVDF מאריכים את חיי היישומים השוחקים.
שסתומי פרפר PVDF מאפשרים הובלה בטוחה של סוגים רבים של חומצות, בסיסים ותרכיזים כימיים ללא חשש מקורוזיה וזיהום סביבתי. שסתומי PVDF מובטחים לפעול בבטחה בטמפרטורות הנעות בין -40 מעלות צלזיוס ל -120 מעלות צלזיוס, וניתן להשתמש בהם לתקופות קצרות בטמפרטורה גבוהה יותר. הוא אינו רעיל ואינו מקנה ריח או טעם לנוזלים. לכן, הוא נמצא בשימוש נרחב בתעשיית המזון, תעשיית התרופות, מוליכים למחצה ותעשיות אחרות.
2. תכונות עיקריות
א. מפעיל פנאומטי - משחק יחיד או משחק כפול זמינים לבחירה.
ב. שסתום פרפר - ללא דליפה ואמין, פלטפורמת התקנה שמורה ISO 5211, תואמת לרוב המפעיל החשמלי הסטנדרטי או מפעיל פניאומטי.
ג. אורך חיים ארוך של שירות – מיוצר על ידי חומר יצוק ננו עם UV, עמידות בפני מזג האוויר.
ד. ידידותי למקום ההתקנה ההדוק - גודל קומפקטי, קל משקל
e. ידידותי לאזור העבודה הקשה - פלסטיק מלא (המשטח החשוף)
f. תואם למסנן האוויר, מתג הגבול ושסתומי הסולנואיד.
ז. לחץ עבודה- PN10
ח. תעודת CE
ט. IP66
3. פרמטר
S/N | חומר | גודל | טמפרטורת © הפעלה | |||||||||
DN (MM) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
גודל (אינץ') | 1-1/2" | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | ||
דין | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 °C - 55 °C (55 °C) |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 °C - 95 °C (85 °F) | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 °C - 95 °C (85 °F) | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 מעלות צלזיוס - 150 מעלות צלזיוס | |
ANSI | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 °C - 55 °C (55 °C) |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 °C - 95 °C (85 °F) | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 °C - 95 °C (85 °F) | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 מעלות צלזיוס - 150 מעלות צלזיוס | |
ג'יס | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 °C - 55 °C (55 °C) |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 °C - 95 °C (85 °F) | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 °C - 95 °C (85 °F) | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 מעלות צלזיוס - 150 מעלות צלזיוס | |
מומנט הפעלה (N.M) | 12.00 | 15.00 | 18.00 | 20.00 | 30.00 | 42.00 | 48.00 | 80.00 | 180.00 | 400.00 | ∕ | |
לחץ עבודה (psi) | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | ||
הערה:֍ מייצג את המוצרים הסטנדרטיים @ מייצג על פי בקשה, אם יש דרישות, אנא בדוק שוב עם צוות Sanking. N/A מייצג את האפשרות 'לא זמין' | ||||||||||||
4. פרמטר מפעיל פנאומטי
סוג משחק מופעל פנאומטי:DA/משחק כפול,NC/סגור בדרך כלל,לא/פתוח בדרך כלל | |||||||
גודל | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" |
לחץ שליטה (בר) | 4~8 | ||||||
ממשק אוויר סטנדרטי של NAMUR | G1/4" | ||||||
נפח צילינדר פותח L | 0.3 | 0.3 | 0.5 | 0.5 | 0.7 | 1.2 | 2.4 |
סגירת נפח צילינדר L | 0.5 | 0.5 | 0.8 | 0.8 | 1.1 | 1.8 | 3.8 |
צריכת האוויר תלויה בלחץ האוויר, במשיכת המתג, בנפח ובתדירות הפעולה. Caculation הוא כדלקמן: L/min = נפח צילינדר (נפח צילינדר פתוח + נפח צילינדר סגור)x[לחץ אוויר מסופק(Kpa) * 101.3] x פעמים לדקה. | |||||||

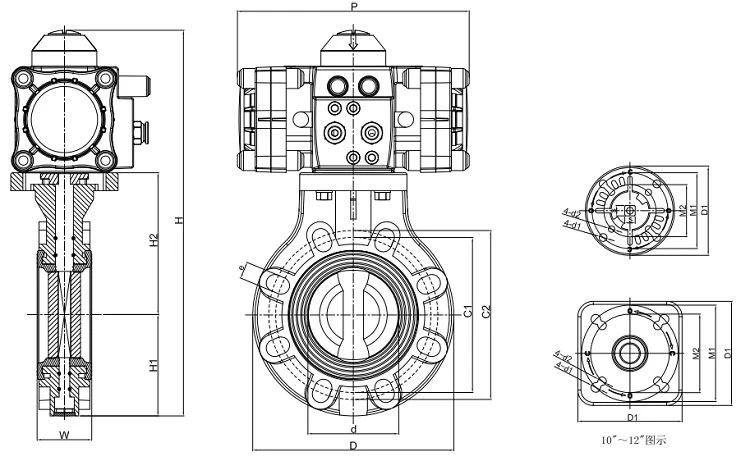

5. ממד (יחידה:מ"מ)
גודל | ג1 | ג2 | H | ח1 | ח2 | D | ד1 | M1 | מ2 | ד1 | ד2 | S | W | P | n-e | ||||
DIN/ANSI | ג'יס | DIN/ANSI | ג'יס | ג'יס | דין/ | ||||||||||||||
1-1/2" | (40) | 98.0 | 110.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 70.0 | 50.0 | 8.5 | 6.5 | 13.9 | 34.0 | 168.0 | 4-19 | |||
2" | (50) | 120.0 | 125.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 70.0 | 50.0 | 8.5 | 6.5 | 13.9 | 44.0 | 168.0 | 4-19 | |||
2-1/2" | (65) | 140.0 | 145.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 70.0 | 50.0 | 8.5 | 6.5 | 13.9 | 46.0 | 219.0 | 4-19 | |||
3" | (80) | 150.0 | 160.0 | 0.0 | 0 | 0.0 | 0.0 | 0.0 | 102.0 | 70.0 | 10.5 | 8.5 | 13.9 | 57.0 | 219.0 | 8-19 | |||
4" | (100) | 175.0 | 190.5 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 102.0 | 70.0 | 10.5 | 8.5 | 13.9 | 60.0 | 249.0 | 8-19 | |||
5" | (125) | 210.0 | 216.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 102.0 | 70.0 | 10.5 | 8.5 | 16.9 | 66.0 | 249.0 | 8-23 | |||
6" | (150) | 240.0 | 241.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 102.0 | 70.0 | 10.5 | 8.5 | 16.9 | 72.0 | 274.0 | 8-23 | |||
8" | (200) | 290.0 | 298.0 | 0.0 | 0.0 | 0 | 0 | 0.0 | 0.0 | 0.0 | 102.0 | 70.0 | 10.5 | 8.5 | 21.9 | 82.0 | 315.0 | 12-23 | 8-23 |
10" | (250) | 350.0 | 362.0 | #VALUE! | #VALUE! | #VALUE! | #VALUE! | #VALUE! | 125.0 | 102.0 | 12.5 | 10.5 | 21.9 | 92.0 | 417.0 | 12-25 | |||
12" | (300) | 400.0 | 431.5 | #VALUE! | #VALUE! | #VALUE! | #VALUE! | 0.0 | 0.0 | 0.0 | 125.0 | 102.0 | 12.5 | 10.5 | 26.9 | 98.0 | 452.0 | 16-25 | 12-25 |
6. יישום
ניתן להשתמש בשסתום הפרפר pvdf הפנאומטי כדי לשלוט בזרימה של סוגים שונים של נוזלים כגון אוויר, מים, קיטור, מדיה קורוזיבית שונים, מוצרי שמן, מתכות נוזליות ומדיה רדיואקטיבית
7. היתרון שלנו
עובדי המפעלים שלנו עובדים מסורים ומיומנים. יתר על כן, על צוות אבטחת האיכות שלנו מוטלת המשימה לבדוק כל שלב של הייצור כדי להבטיח את הסחורה האיכותית ביותר עבור לקוחותינו.
8. תעודות
החברה שלנו נבדקה ואושרה הסמכת CE.
9. שאלות נפוצות
שאלה 1: האם אתה יצרן או חברת מסחר?
ת: אנחנו יצרן מקצועי, מתמחה שסתומים thermoplastic ואביזרים במשך יותר מ 45 שנים.
שאלה 2: אם חלקים מסוימים שבורים, האם אתה מוכר את חלקי החילוף כתחליף?
ת: כן, אנחנו תמיד מספקים שירות כזה.
שאלה 3: האם אתה יכול לספק דוגמאות?
ת: בהחלט! אבל הלקוח יחויב כמה תשלום לדוגמה, אשר תשלום היטב של תשלום מדגם נחשב כסימן של שיתוף פעולה בכנות.
שאלה 4: האם יש הצעות חסכוניות יותר לאספקה ללא לחץ של תמיסת נחושת גופרתית בטמפרטורת החדר?
ת: ניתן להשתמש בשסתום PPH עם אטם EPDM, שימו לב לבעיית ההתגבשות.
שאלה 5: האם ניתן להשתמש באטם EPDM עבור תמיסת 10% נתרן היפוכלוריט? באיזה סוג של שסתום ניתן להציע להשתמש?
ת: לא, אטם EPDM אינו מעשי, אנו ממליצים להשתמש ב- VITON. ממליץ בחום להשתמש בשסתומי הפרפר או בשסתומי הסרעפת.
10. שותף אסטרטגי
